Description

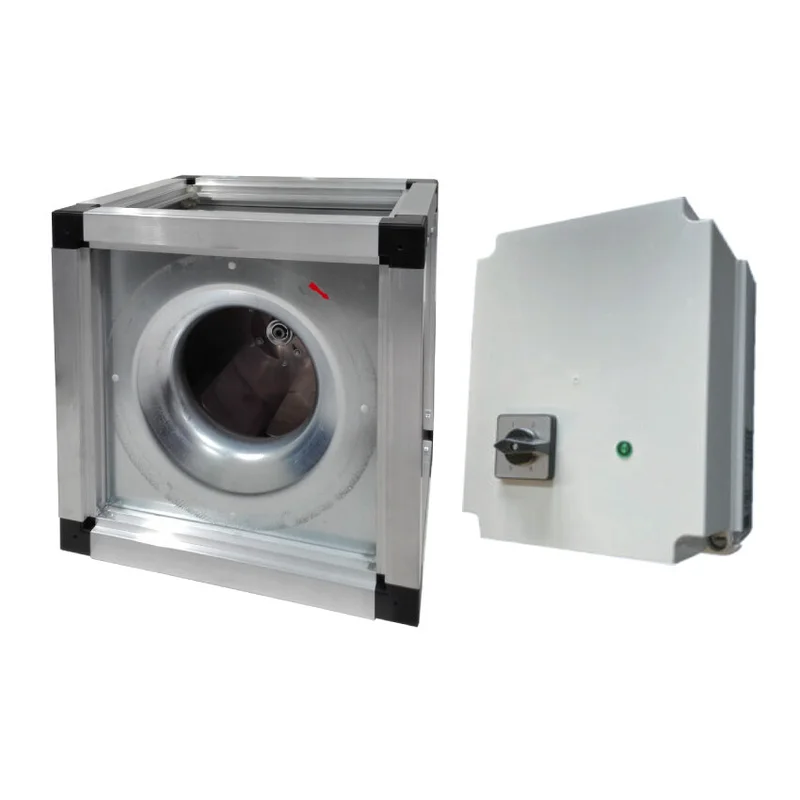

Produktvorteile (Airbox)
Kompaktes Design nach VDI
Temperaturbeständig bis 100 Grad Cel.
Scheibenankermotor IP65
Rückwärtsgekrümmtes Hochleistunglaufrad
Integrierter Thermokontakt
Regelbar ohne FU mit Standard Traforegler
Diverse Ausführungen lieferbar
Extrem vibrationsarm / geräuscharm
Niedrige Installationskosten
Drehrichtung: Links
Fettauffangwanne
Doppelschalige Seitenteile, 41 mm stark
Seitenteil-Isolierung aus Mineralfaserwolle – nicht brennbar –
Hohe Schalldämmung
Qualität
Gehäuse aus verzinktem Stahlblech
Geräuscharme & wetterfeste Verkleidung
Hitze- & schallgedämmt
Sehr widerstandsfähig und langlebig
Technische Daten
Außenmaße (BxTx): 600 x 600 x 389 mm
Netzspannung (V): 230 (1~)
Frequenz (Hz): 50
max. Strom (A): 2,0
max. el. Leistung (kW): 0,34
max. Volumenstrom (m³/h): 6490
max. Druck (Pa): 401
max. Drehzahl (U/min): 1422
max. Fördermitteltemp. (°C): 80
max. Umgebungstemp. (°C): 30
Kondensator (F): 12
Gesamteffizienz Ventilator (e): %46,4
Meßkategorie: A
Effizienzkategorie: statisch
Effizienzgrad (N): %46,4
Zielenergieeffizienz (Ziel)
Leistungsaufnahme (kW): 0,33
Volumenstrom (m³/h): 1800
Druckerhöhung (Pa): 306
Drehzahl (U/min): 1354
Spezifisches Verhältnis: 1
Isolationsklasse: F
Produktvorteile (Drehzahlregler)
Mehrfunktionsdrehzahlregler geeignet für das Modell: FB6490
Es wird dringend empfohlen die Motoren über 150V(1x230V) / 230V(3x400V) zu betreiben!
Stufenweise:
Einstellung der Spannung über Stufenschalter (5 Stufen und 0-Stellung).
Stufenlos:
Einstellung der Spannung über Drehknopf zwischen 0 100%.
Im Gehäuse:
Anschlussfertig verdrahtet, mit eingebautem Schütz und Ein/Aus-Taster (stufenlos), bzw. Stufenschalter (stufenweise) zur Motorschutzschaltung in Verbindung mit dem Thermokontakt des Scheibenanker-Motors.
Ausgangsseitige Leistungsschutzsicherung oder bei den Typen FDR 20/3, FDR 40/3, FDR 200/3, FDR 400/3 ersatzweise ein oder zwei Motorschutzrelais mit Phasenausfallkontrolle, einstellbar auf die jeweilige max. Stromaufnahme jedes Motors bzw. Stators.
Ohne Gehäuse:
Nur Trafo mit beschrifteten Anschlüssen.
Bedienung und Funktion:
Mit dem Stufenschalter am Drehzahl-Regler wird der Ventilatormotor ein- bzw. ausgeschaltet.
Beim Einschalten wird die Motorschutzschaltung über den angeschlossenen Thermokontakt aktiviert und die Kontrolllampe leuchtet auf.
Wenn ausgeschaltet wird, das Netz ausfällt oder der Thermokontakt sich öffnet, wird die Ausgangsspannung abgeschaltet, und die Kontrolllampe geht aus.
Stufenlose Drehzahl-Regler:
Wenn die FDR eingeschaltet sind, liegt an Klemme T bzw. 6 und N 230V Spannung an zum Anschluss eines Magnetventils oder Relais zum Steuern von Stellantrieben.
Stufenweise Drehzahlregler, FDR-A:
Verfügen über einen potentialfreien Kontakt (Klemme 1-2).
Der Anschluss eines Magnetventils oder Relais zum Steuern von Stellantrieben ist möglich.
Technische Daten
Anschluss: 230V 50/60 Hz
Gewicht: 14 Kg
Richtlinien
Produkt wurde gemäß Vorgaben der Hygiene- und Sicherheitsrichtlinien hergestellt.
Produkt erfüllt die Anforderungen aller EU-Richtlinien (CE-Kennzeichnung).
Material entspricht den europäischen Nahrungsmittel-Normen.
Die professionelle und preisgünstige Lösung im Bereich Küchenabluft überzeugt mit hoch qualitativer Verarbeitung und top Leistungswerten. Ein weiterer Vorteil ist die hohe Flexibilität im Bereich der Montage bei vertikaler und horizontaler Ausrichtung. Das umfangreiche Zubehör rundet zudem das Sortiment der neuen EASY-BOX perfekt ab.
